IEEE b
IEEE 802.l1b
— это расширение спецификации IEEE
802.11 DSSS, допускающее скорости передачи данных 5,5 и 11 Мбит/с. Скорость передачи раздробленного сигнала равна 11 МГц, т.е. такая же, как в исходной схеме DSSS, следовательно, обе схемы требуют одинаковой полосы. Для получения более высокой скорости при неизменной полосе и скорости передачи раздробленного сигнала используется манипуляция дополнительным кодом (complementary code keying
— ССК).
Модуляция ССК является достаточно сложной. Пример схемы ССК приводится на рис. 2.2 для скорости передачи 11 Мбит/с. Входные данные рассматриваются как восьмибитовые блоки со скоростью 1,375 МГц (8 бит/символ х 1,375 МГц =11 Мбит/с). Шесть битов отображаются в одну из 64 кодовых последовательностей, при этом применяется матрица Уолша 8x8 . Результат плюс оставшиеся два бита подаются на вход модулятора QPSK (quadrature phase-shift keying - квадратурная фазовая манипуляция).

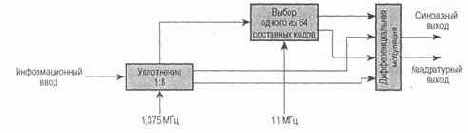

Рис. 2.2 - Схема модуляции ССК для скорости 11 Мбит/с
Для поддержки очень зашумлённых сред, а также работы на больших расстояниях, сети 802.11b используют динамический сдвиг скорости, который позволяет автоматически изменять скорость передачи данных в зависимости от свойств радиоканала. Например, пользователь может подключиться с максимальной скоростью 11 Мбит/c, но в том случае, если повысится уровень помех, или пользователь удалится на большое расстояние, мобильное устройство начнёт передавать на меньшей скорости – 5,5, 2 или 1 Мбит/c. В том случае, если возможна устойчивая работа на более высокой скорости, мобильное устройство автоматически начнёт передавать с более высокой скоростью.
Сдвиг скорости – механизм физического уровня, и является прозрачным для вышестоящих уровней и пользователя.
